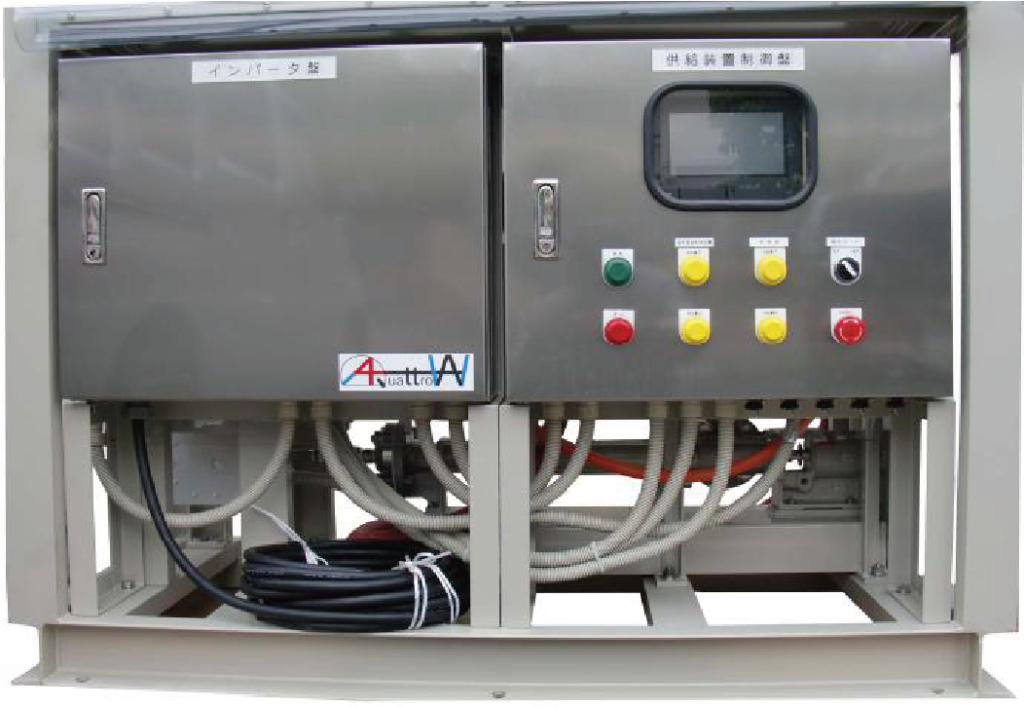

独自の機能を持った当社オリジナルの液体急結剤添加装置
小容量吹付（3.0㎥/Hr）から大容量吹付（30㎥/Hr）まで1台で幅広いニーズに対応します！
システム概要
本装置はアルカリフリー液体急結剤の吐出量を計測して自動供給するために設計された液体急結剤供給装置です。
また、コンクリート吹付機の吐出量検知機能との接続により、液体急結剤をコンクリート吐出量に合わせた添加量に自動で増減させる追従運転機能を有します。
特 徴
- 本ポンプは液体急結剤の吐出に脈動がほとんど無く、安定した供給ができます。
- サクション及びデリベル廻りはステンレス製の配管を使用しており、腐食に強い構造となっております。
- ポンプ保護機構として、閉塞運転防止(吐出圧力異常検知),空運転防止(流量監視),モーター過負荷停止(インバータ過電流監視)等を備えております。
主要機能
- 吹付機の吐出能力,単位セメント量(kg/㎥),急結剤添加率(%)の入力設定による自動吐出流量調整機構
– 添加量早見表はもう必要ありません –
- 液体急結剤添加率平均,吐出流量(流速)平均,吐出重量平均および積算流量,積算重量を1分間隔でデータ保存(CSV形式)し、USBメモリにて取り出し可能
- ポンプ保護を目的とした異常停止機能 (非常停止ボタン,吐出圧力上昇異常,空運転異常,モーター過負荷異常,インバータ異常)
- コンクリート吹付機との吐出量検知接続による、吹付吐出量に応じた液体急結剤添加量自動追従調整機能
対応機種
シンテック製吹付機
プツマイスター製吹付機
アリバー製吹付機

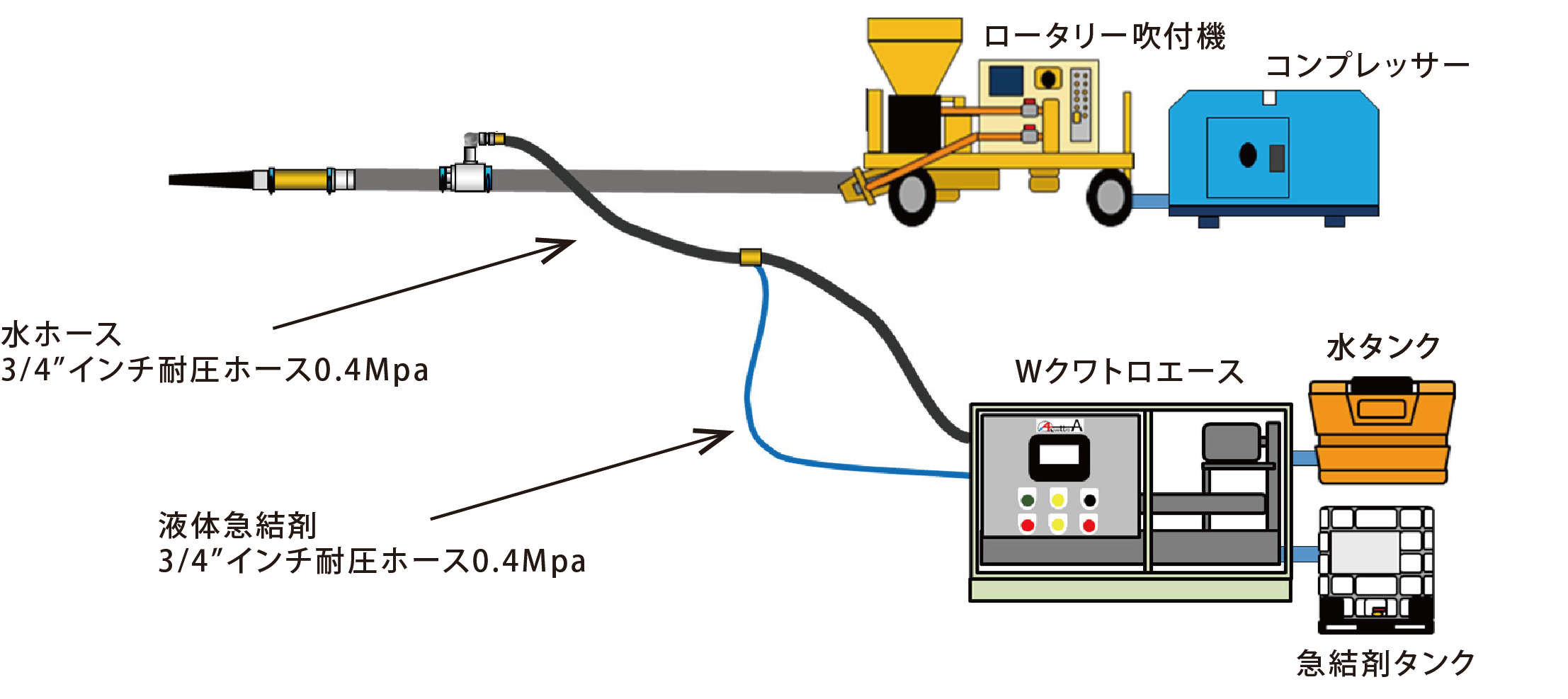

接続例
タッチパネル画面
吹付モニタ画面（通常画面）
電源投入時または運転開始時にこの画面が表示されます。
流量計測履歴画面
流量計測した結果の一覧表です。
（内部には全てのデータが記録されています。）

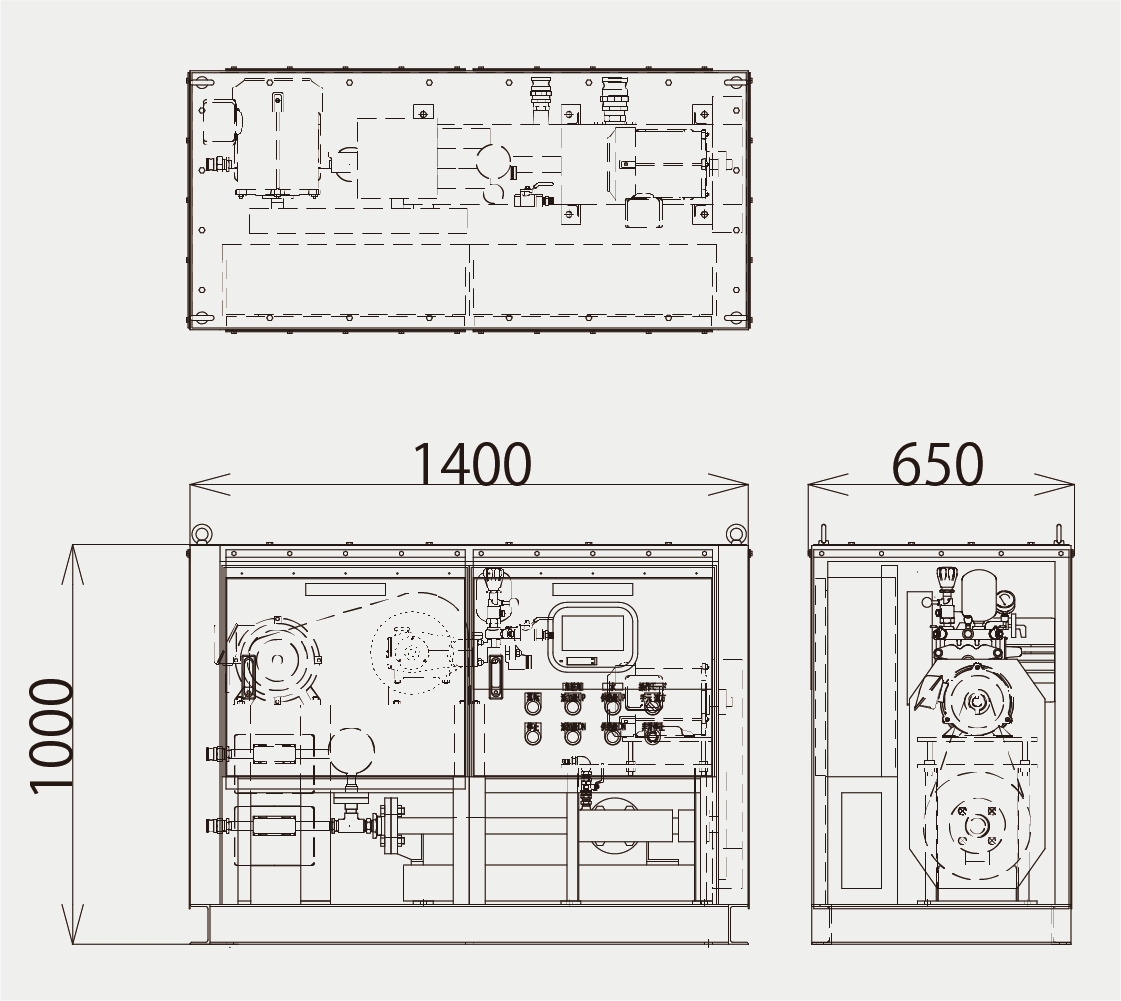

外形図
主要仕様
| 項 目 | 仕 様 | |
| 型式 | TM-LAD2NE29-1 | |
| メーカー | ニシオティーアンドエム株式会社 | |
| ポンプユニット | メーカー | 兵神装備株式会社 |
| 型式 | 2NE29PM | |
| 電動機 | 200V 6P 0.75kW 全閉外扇屋外型 | |
| 制御方式 | インバータ | |
| 電源 | 三相 AC200V 1.5KVA | |
| 吐出量範囲 | 1.1 ～ 20.0 ℓ/min | |
| 周波数範囲 | 3.0 ～ 60.0 Hz | |
| 対応吹付量 | 3.0 ～ 30.0 ㎥/Hr | |
| 吐出量制御 | 流量計測方式 | |
| 吐出重量(kg/min) = 流量(ℓ/min) × 急結剤密度(比重) | ||
| 吐出圧力異常検出 | 圧力スイッチ | |
| 設定圧力 1.5Mpa | ||
| 空運転異常検出 | 流量計測方式 | |
| 指示流量(ℓ/min) × 流量減少比率(%) 比率は任意に設定 | ||
| 吐出量自動追従運転可能吹付機 （一部仕様の確認が必要です） | シンテック製吹付機（吹付装置搭載型） | |
| プツマイスター製吹付機（吹付装置搭載型） | ||
| アリバー社製吹付機（吹付装置搭載型） | ||
| サクション側 | 2B カムロックアダプタ | |
| デリベリ側 | 3/4B カムロックアダプタ | |
| 寸法 | 全長 | 1,400mm |
| 全幅 | 560mm | |
| 全高 | 800mm | |
| 重量 | 205kg | |
